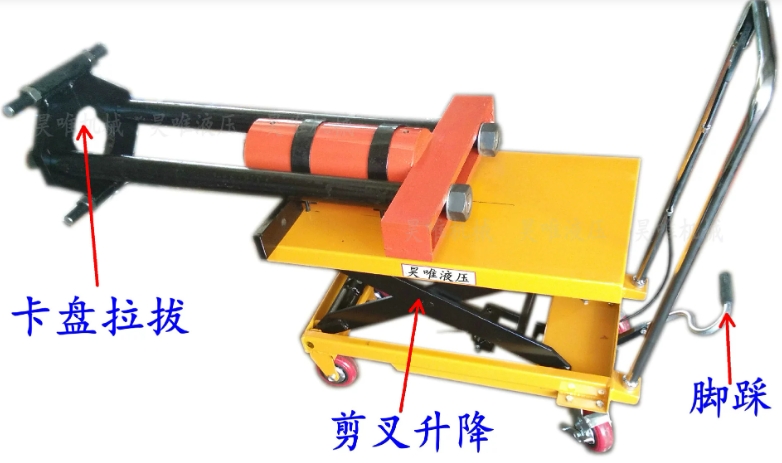

产品名称:飞机式四爪小车升降拉马 液压拉拔
编  号:4584
型  号:FBL
更新时间:2014.11.11
产品规格:
 点击查看大图片

一、工作原理
一体式液压拉马是以液压起动杆直接前进移动,故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距,操作时只要把手前后小幅度摆动,油压起动杆前移,钩爪相对应后退,把被拉物体拉出。
二、应用范围
一体式液压拉马是一种替代传统拉马的理想化新工具。操作方便,使用省力,不受场地限制,本拉马结构紧凑,使用灵活,重量轻,体积小,携带方便,适用于工厂、修理场所。
三、性能参数
型号规格
DYZ-5
DYZ-10
DYZ-20
DYZ-30
DYZ-50
安全负重 T
5
10
20
30
50
行程 mm
60
60
60
60
100
三爪调节范围 mm
50-250
50-300
100-400
150-500
200-550
泵额定压力 MPa
40
63
63
63
70
四、使用方法与注意事项
1、使用时先把手柄的开槽端套入回油阀杆,并将回油阀杆按顺时针方向旋紧。
2、把钩爪座调整到爪钩抓住所拉物体。
3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出。
4、液压拉马的活塞起动杆有效距只有50mm,故使用时伸距不得大于50mm,当没有拉出时停止,松开回油阀门,让活塞起动杆缩回去,调好后第二次再重复1、2、3步骤拉出为止。
5、欲使活塞起动杆缩回去,只须用手柄开槽端将回油阀杆按逆时针方向微微旋松,活塞起动杆在弹簧作用下渐渐回缩。
6、使用前应根据被拉物体的外径,拉距及负载力,选择相应吨位的液压拉马,切忌超载使用,避免损坏。
7、本液压拉马在-5℃~45℃中使用,采用(GB443-84)N15机械油;在-20℃~-5℃中使用,采用(GB442-64)合成锭子油。
8、为防止超载引起机具损坏,液压装置内设有超载自动卸荷阀,当被拉物体超过额定负载时,超荷阀会自动卸荷,而改选用更大吨位的液压拉马。

分体式拉马是拉马主机通过高压胶管跟油泵相连,可以实现远距离操作,体积相对较小,比一体式拉分体式拉马更具有安全性,是一体式拉马替代产品。
型号规格
DYF-5
DYF-10
DYF-20
DYF-30
DYF-50
安全负重 T
5
10
20
30
50
行程 mm
60
60
60
60
100
三爪调节范围 mm
50-250
50-300
100-450
150-500
200-550
泵额定压力 MPa
40
63
63
63
63

小车升降拉马技术数规格表
技术参数
FBL-50
FBL-100
FBL-200
FBL-300
FBL-500
起顶力T
50
100
200
300
500
工作压力MPa
63
63
63
63
63
最大行程mm
120
160
200
200
200
拉卸范围mm
500
600
600
800
900
起重、调直、装配、拆卸各建筑施工、船舶施工、矿山施工、设备维护等

电动凸轮专用拆卸机
DZL电动凸轮专用拆卸机是我厂为火力发电厂专用制造的通用设备,针对汽轮机、磨煤机、引风机、给水泵、电机、联轴器、齿轮等工件的拆卸。轮式小车方便移动,可随时更换工作场地。结构简洁,操作方便,提高效率。

拉力(t)
工作压力
(Mpa)
拉卸范围外径(mm)
有效行程(mm)
升降范围(mm)
80
63
130-370
300
330-900
100
63
170-420
300
330-900
150
63
210-450
300
330-900
200
63
400-650
300
330-900
320
63
500-700
300
330-900
